ZOOM PROJET : LE PLANCHER EN POUTRES EN I D’UNE CRÈCHE À PARIS

À PARIS, DANS L’ENCEINTE DE L’HÔPITAL SAINT-LOUIS,
UNE CRÈCHE MODULAIRE AU PLANCHER EN POUTRES EN I.



Lauréate du Prix Régional de la Construction Bois Île-de-France 2021 dans la catégorie « Apprendre & se divertir », cette crèche en bois a été créée au sein de l’Hôpital Saint-Louis dans le cadre du programme parisien de bâtiments innovants. Entourée d’immeubles classés, dont elle reprend la trame côté jardin, elle dispose d’une capacité de 55 berceaux.

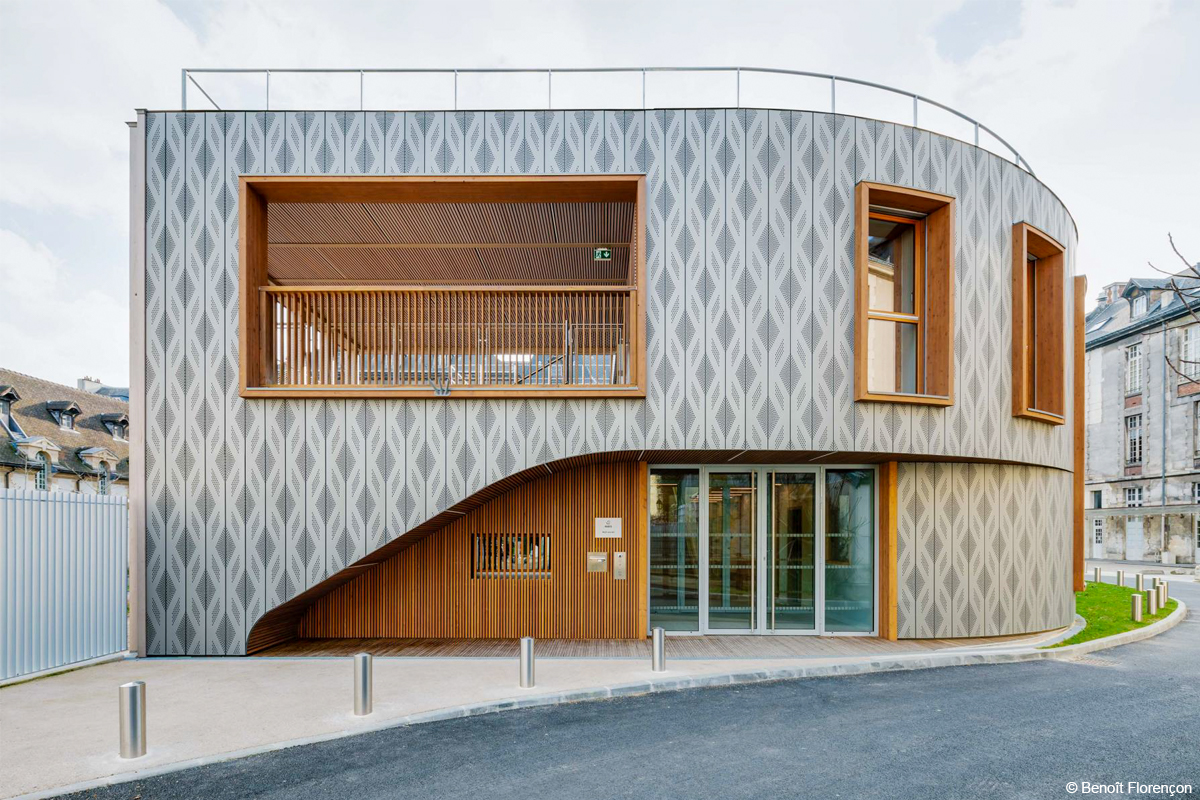

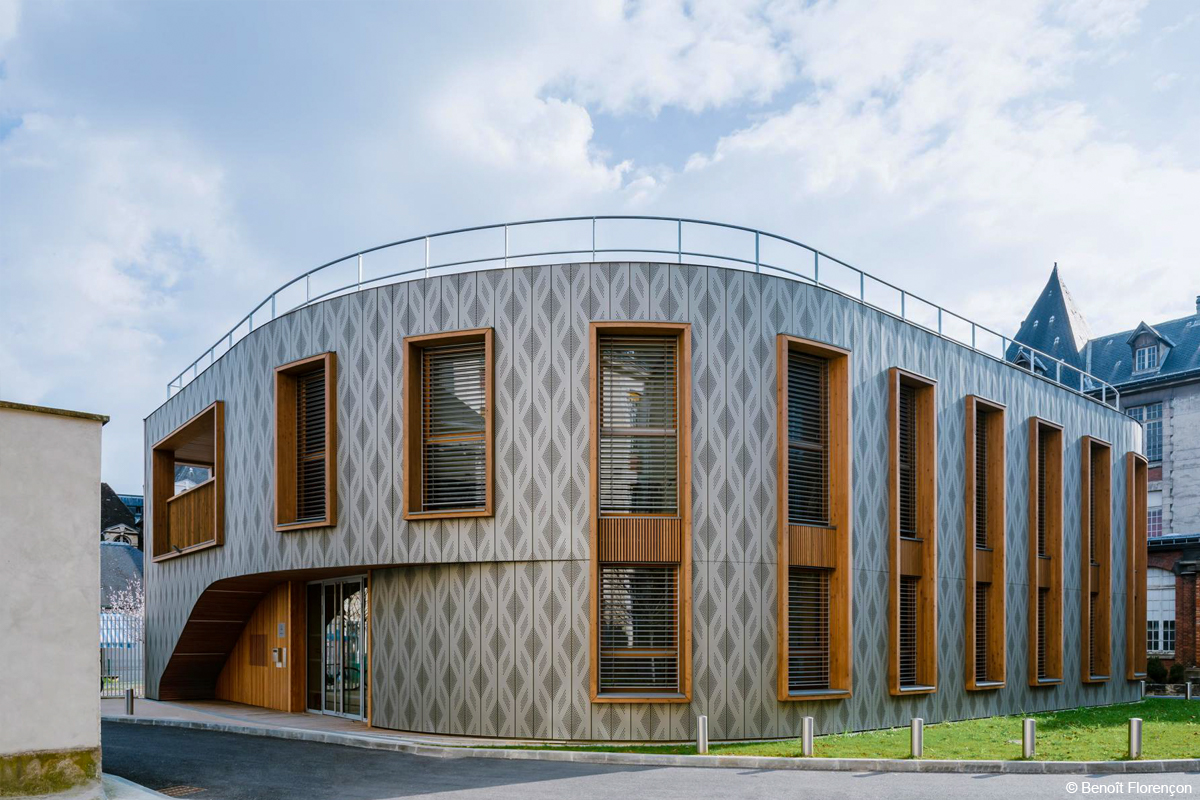

Un principe modulaire démontable. Initiée par la Mairie de Paris dans le cadre d’une convention avec l’Assistance Publique-Hôpitaux de Paris qui prête le terrain pour une durée de 15 ans, la crèche se devait d’être démontable. Les architectes se sont donc naturellement orientés vers une structure bois. Faisant appel à une large part d’éléments préfabriqués en usine, la crèche a été conçue selon un principe modulaire qui autorise une réimplantation future dans un autre site. Elle repose sur un plancher dont le solivage est constitué de poutres en I, associé à deux systèmes de façades différents : l’un en ossature bois bardée de zinc côté circulation et l’autre, plus ouvert côté jardin, en bois lamellé et CLT*.

Les avantages du plancher en poutres en I. Résistante et d’une grande stabilité dimensionnelle, la poutre en I est, à performances mécaniques égales, trois fois plus légère qu’une poutre en bois massif. Au sein d’une structure bois, elle participe ainsi à réduire l’ampleur du travail de fondation. Pouvant se manipuler à la main, elle permet de limiter les délais et les nuisances de chantier en site occupé, comme c’est le cas dans l’enceinte de l’hôpital. Support d’isolation renforcée, la poutre en I peut également être percée pour passer les réseaux techniques dans l’épaisseur du plancher.

LA STRUCTURE CONSTRUCTIVE DE LA CRÈCHE

• Fondations : béton.
• Structure horizontale : solivage en poutres en I sur vide sanitaire ventilé pour le rez-de-chaussée, solivage traditionnel pour l’étage.

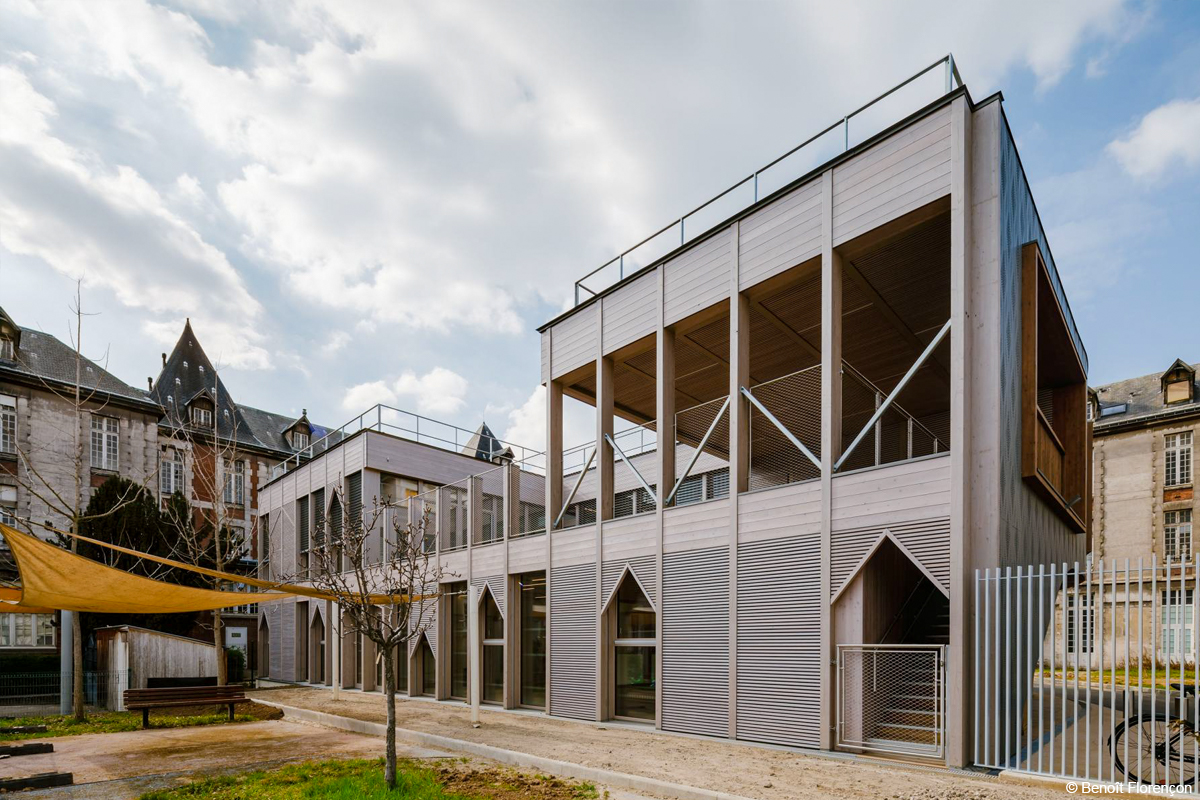

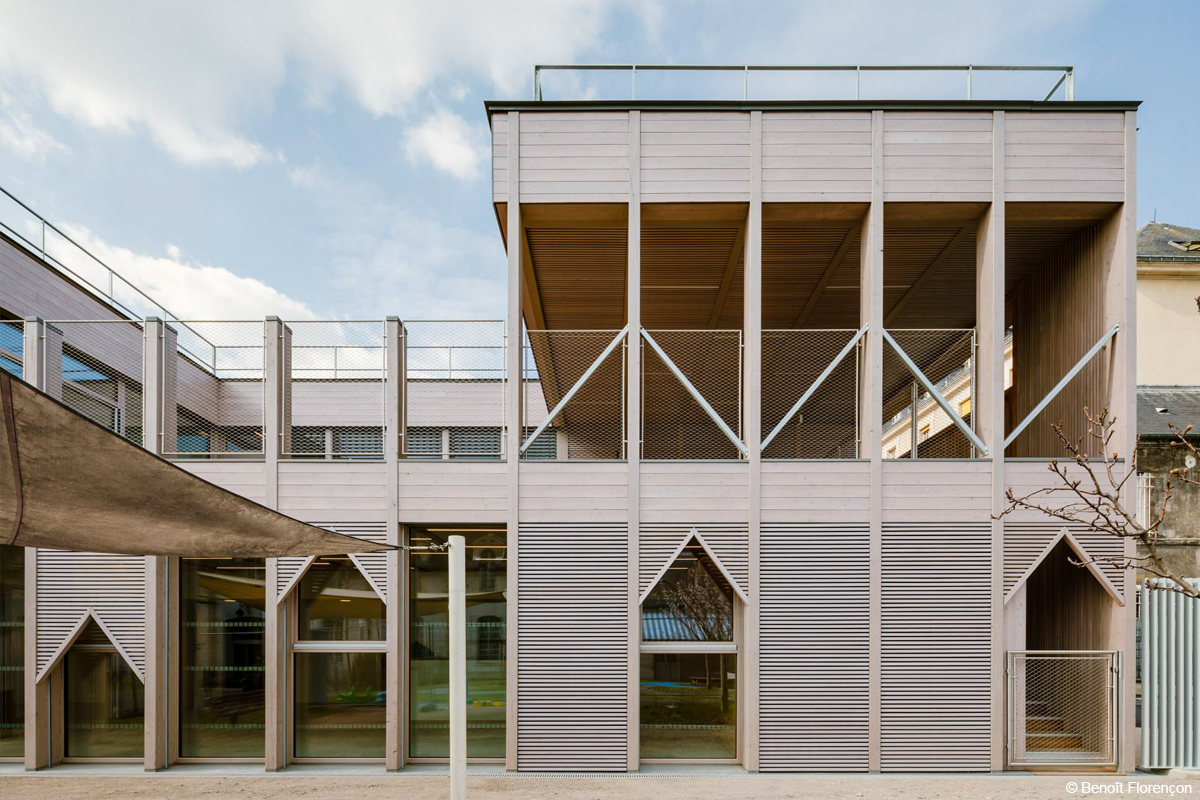

• Structure verticale : panneaux ossature bois côté circulation, poteaux poutres en bois lamellé + CLT* côté jardin.
• Charpente : caissons de toiture.
• Toiture végétalisée.
• Isolation : laine de verre.
• Menuiseries bois (mélèze).
• Revêtement : lames de bois massif (mélèze) et zinc.

LE COMPLEXE PLANCHER REZ-DE-CHAUSSÉE EN DÉTAILS

• OSB 18mm.
• Isolation laine de verre épaisseur 300 mm.
• Solivage en poutres en I 45 x 300 mm sur solives porteuses 120 X 405 mm.
• OSB 18 mm.
• Plancher chauffant type Caleosol.
• Fermacell, 2 plaques de 12,5 mm.
• Revêtement sol souple.

plancher en poutres en IEN SAVOIR PLUS SUR LA MISE EN ŒUVRE DE PLANCHERS EN POUTRES EN I
CONSULTER LA FICHE TECHNIQUE PLANCHERS

INFOS PROJET

Type : crèche
Localisation : Paris (75)
Surface : 600 m2
Maître d’ouvrage : Ville de Paris – DFPE
Maître d’œuvre : Janez Nguyen Architectes (mandataire), Linia Architecture Urbanisme (associé) & François Auger (architecte du patrimoine)
Budget : 2,02 M€
Livraison : 2021

Pour en savoir plus sur Janez Nguyen Architectes : www.janez-nguyen.com



*CLT : Cross Laminated Timber ou bois lamellé croisé
