ZOOM PROJET : LA TOITURE EN POUTRES EN I D’UN CENTRE MÉDICAL

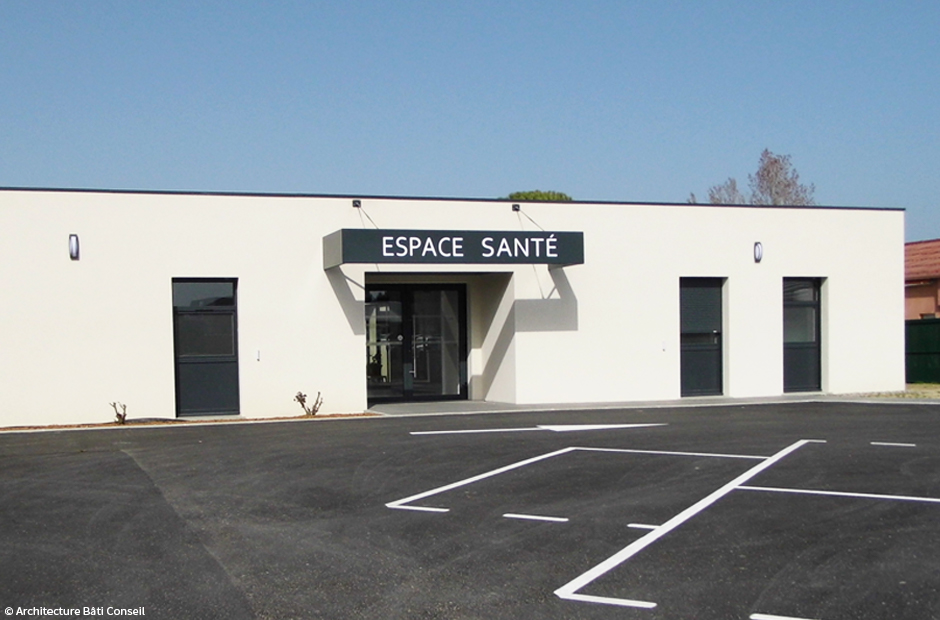

LE NOUVEAU CENTRE MÉDICAL DE GRENADE,
UN ESPACE FONCTIONNEL ALLIANT MAÇONNERIE ET POUTRE EN I.

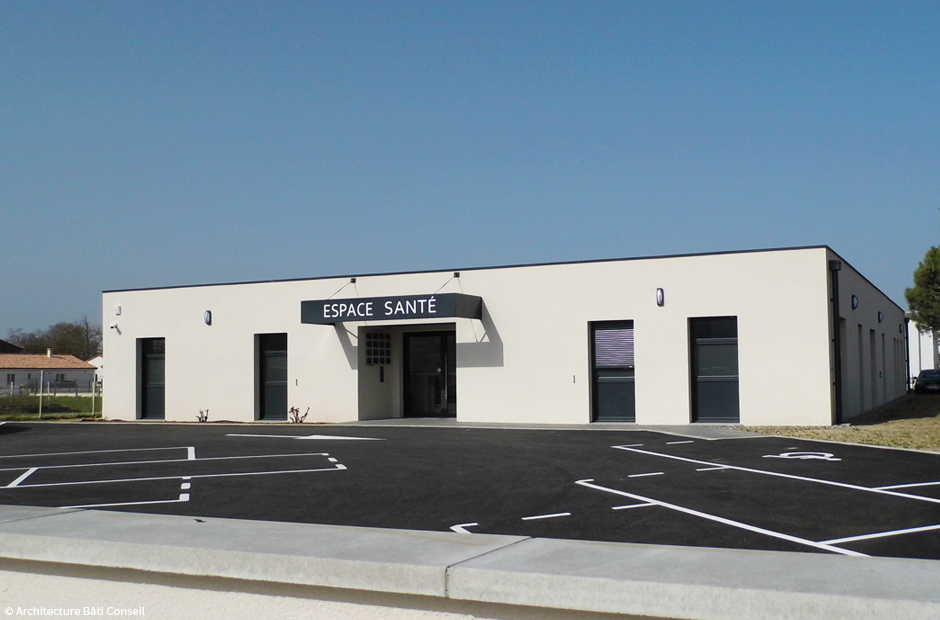

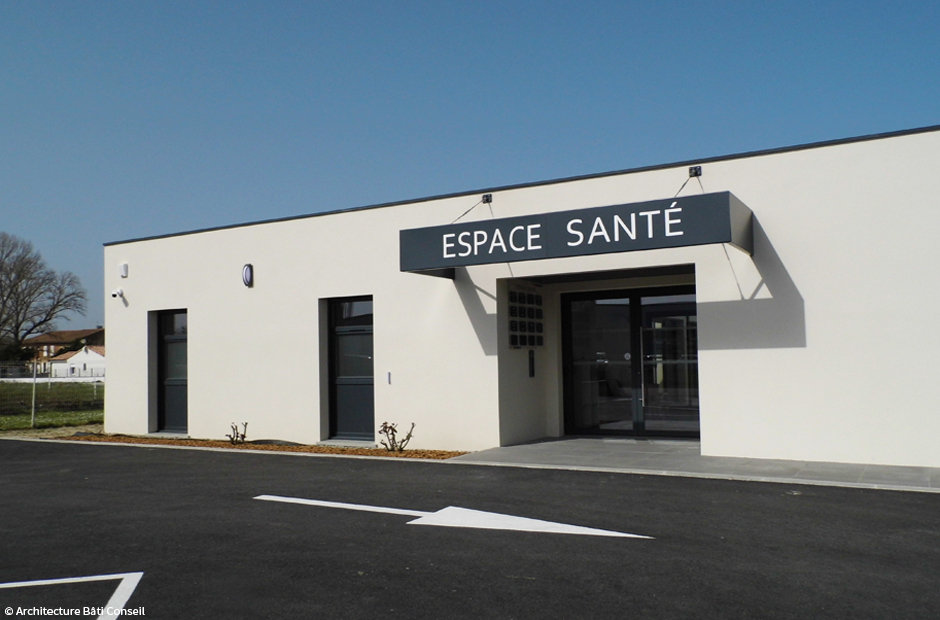

À côté de Toulouse, le nouvel espace santé de Grenade regroupe en un même lieu 4 disciplines : médecins, sages femmes, kinésithérapeutes et orthophonistes. Livré en janvier 2021, ce centre médical sobre et fonctionnel de plus de 400 mètres carrés a la particularité d’associer une structure en maçonnerie avec une charpente en poutres en I supportant le toit terrasse.

Le choix d’un solivage en poutres en I a été privilégié par rapport à une structure de hourdis sur poutres en béton car la résistance mécanique élevée des poutres en I permet de dégager des espaces libres plus importants, tout en offrant un excellent support d’isolation et d’étanchéité.

« EN L’ABSENCE DE SURÉLÉVATION PRÉVUE, LA TOITURE EN POUTRES EN I OFFRE
UNE ÉPAISSEUR INFÉRIEURE AU BÉTON ET NÉCESSITE MOINS DE POTEAUX INTERMÉDIAIRES.
POUR UN COÛT SIMILAIRE À UNE VERSION HOURDIS »

Lisiane Maréchal, architecte du projet

LA STRUCTURE CONSTRUCTIVE EN DÉTAILS

• Fondations filaires et murs en briques maçonnées poteaux et ceinture.
• Acrotère en briques à bancher avec couvertines en aluminium.
• Charpente : solives (longueur 7,50 m) et entretoises en poutres en I à âme en bois massif, porteuse centrale en bois lamellé et muralières en bois massif.
• Toiture terrasse non accessible à étanchéité monocouche PVC.

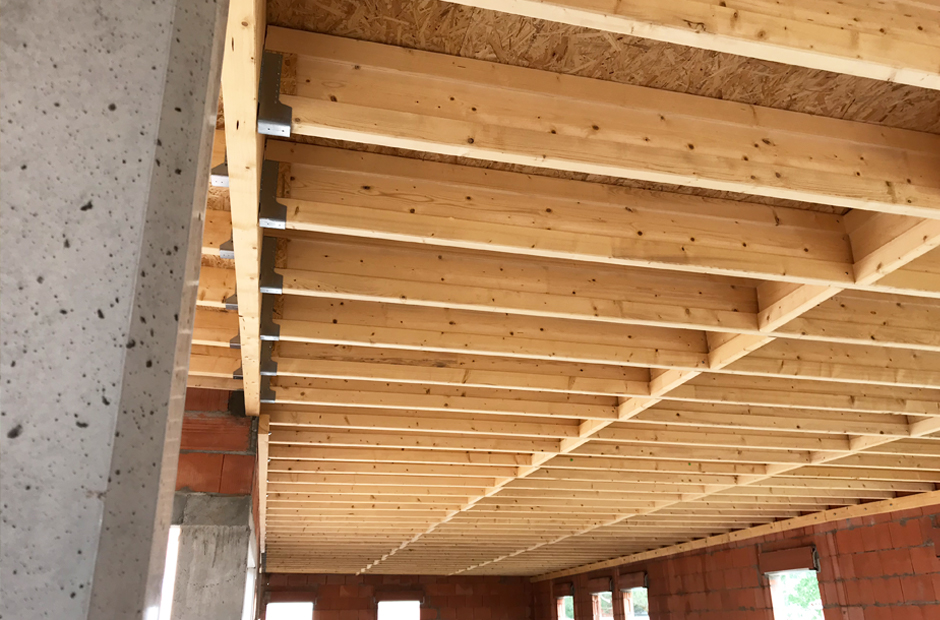

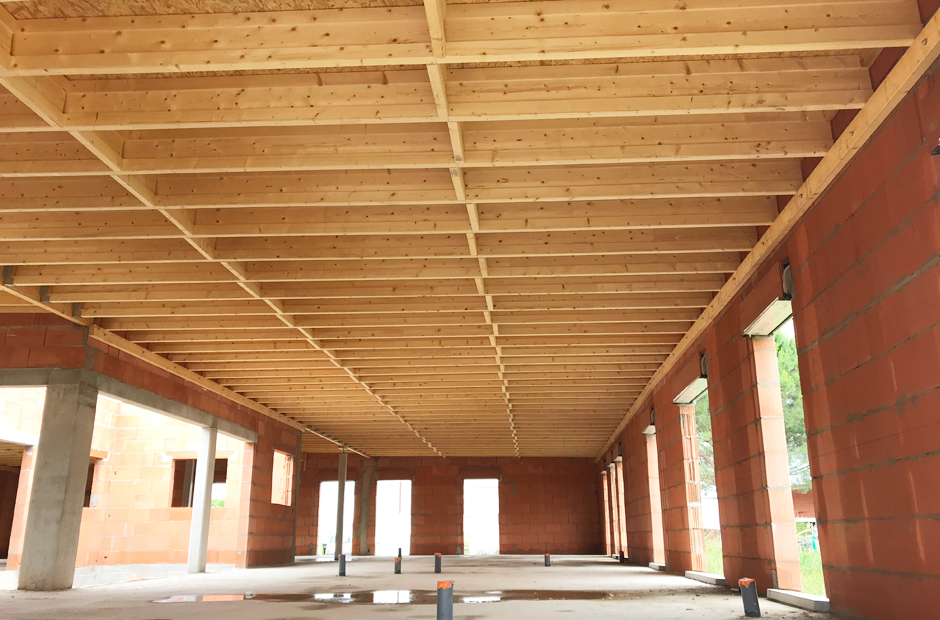

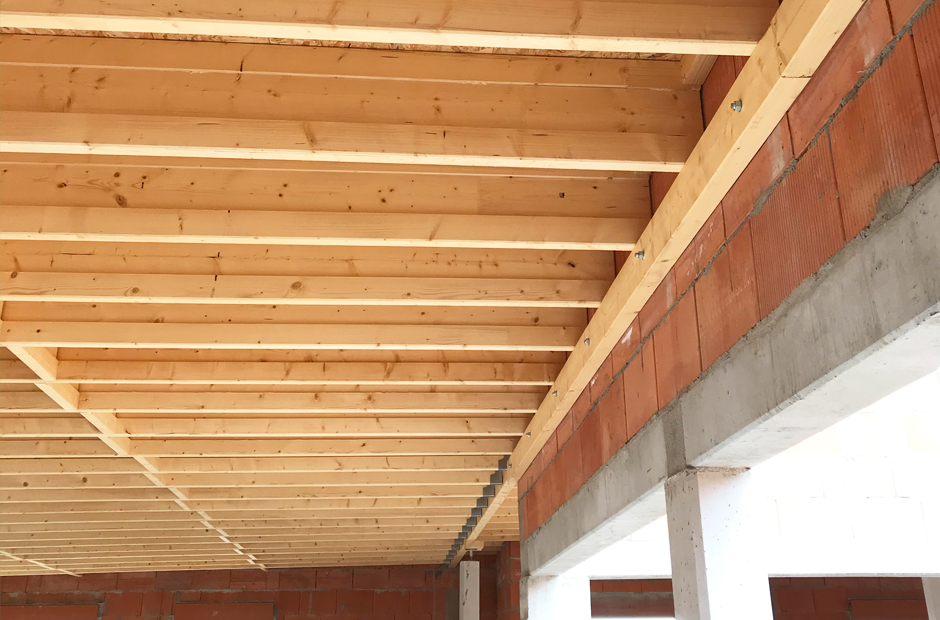

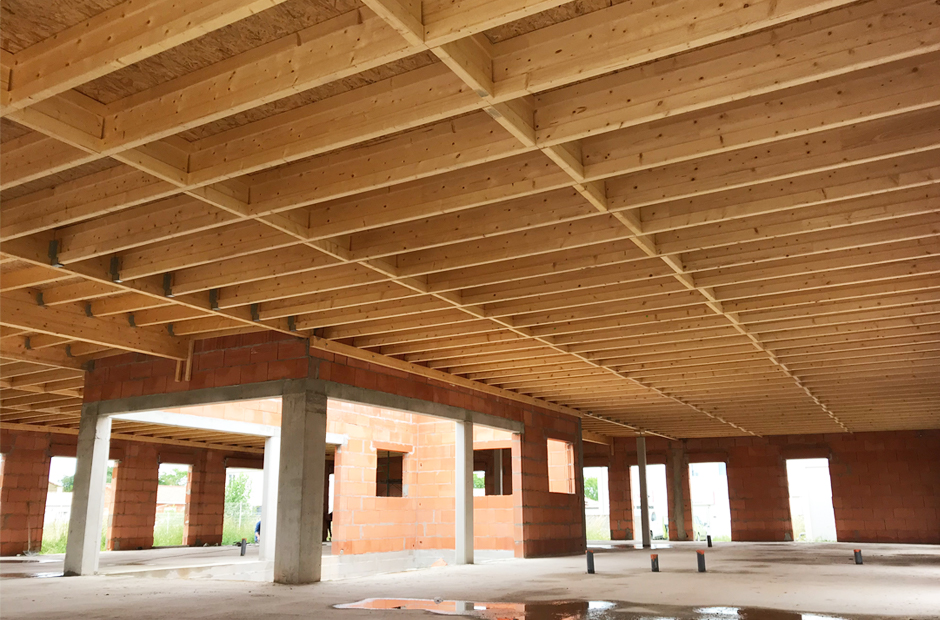

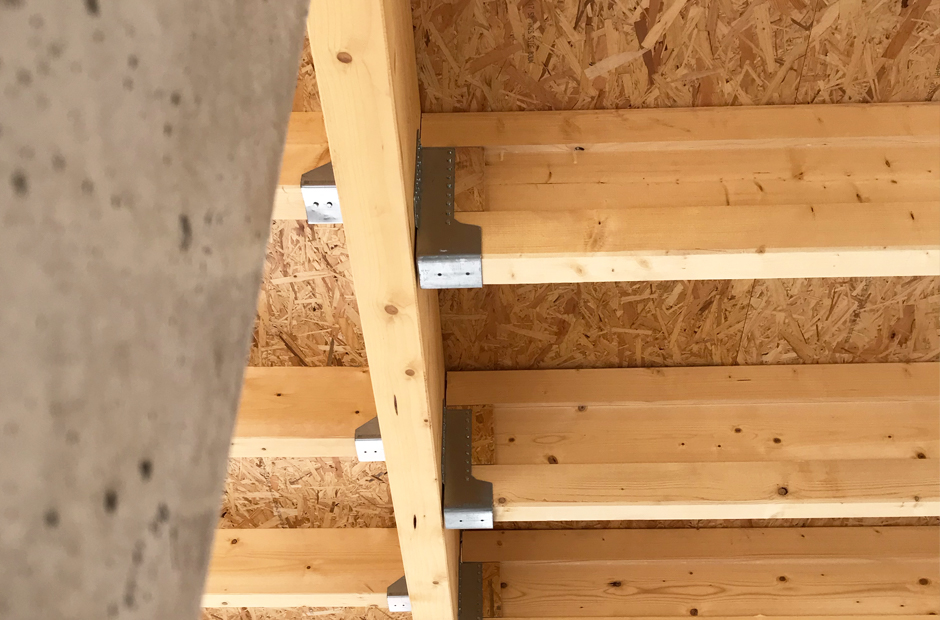

LA MISE EN ŒUVRE DE LA CHARPENTE EN POUTRES EN I EN IMAGES :

LA POUTRE EN I SOLUTION TOITURE

Résistante et légère, la poutre en I est une solution toiture qui autorise d’importants franchissements : pour un toit terrasse, les poutres en I à âme bois utilisées dans le centre médical de Grenade ont une portée pouvant aller jusqu’à 13,2 mètres, pour une capacité de charges permanentes de 54 kg/m2 et de charges d’entretien de 80 kg/m2.

Avec de faibles déperditions thermiques, la poutre en I contribue efficacement à la réduction des ponts thermiques et s’intègre facilement dans les dispositifs de couverture et d’étanchéité. Elle peut également être mise en œuvre dans des charpentes avec chevrons ou avec pannes.

INFOS PROJET

Type : Centre médical
Adresse : rue du Tourmalet 31330 Grenade
Surface : 433 m2
Maître d’ouvrage : SCI Komsa
Maître d’œuvre : Architecture Bâti Conseil, architecte Lisiane Maréchal
Budget : 685 K€ (parking inclus)
